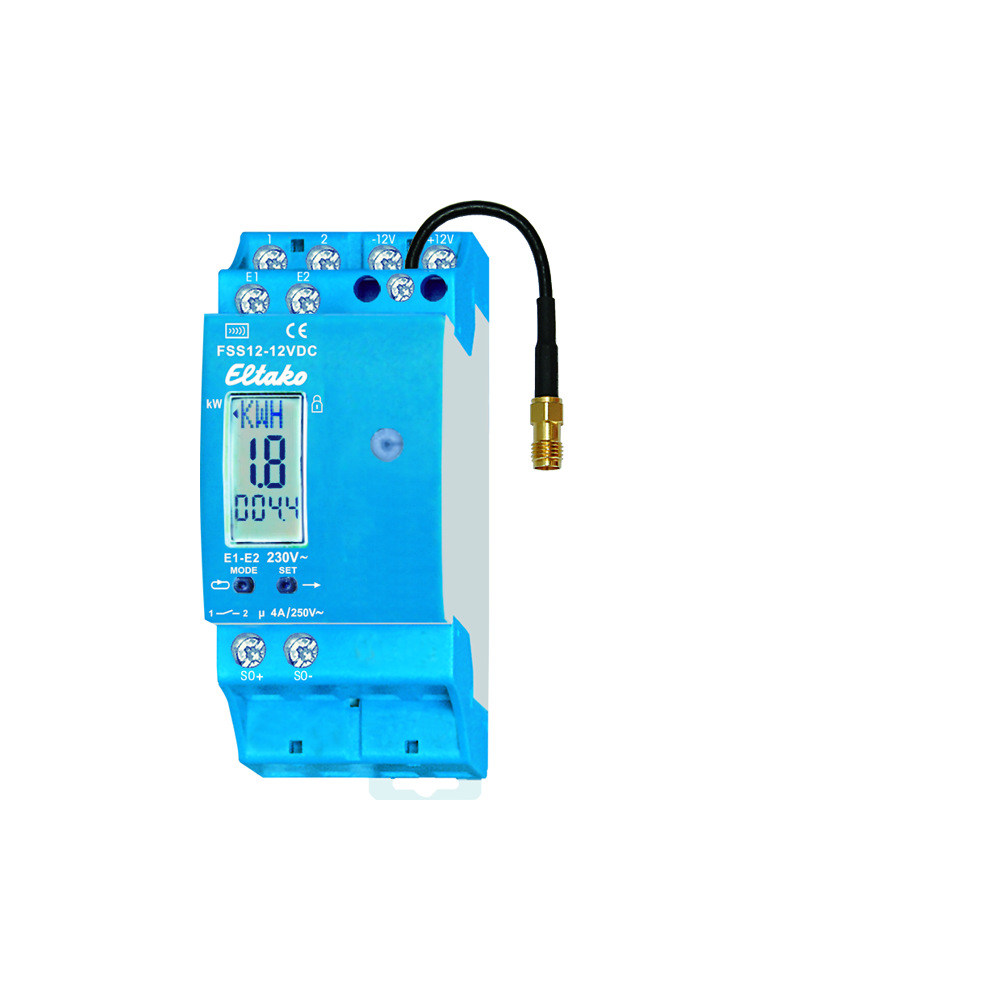

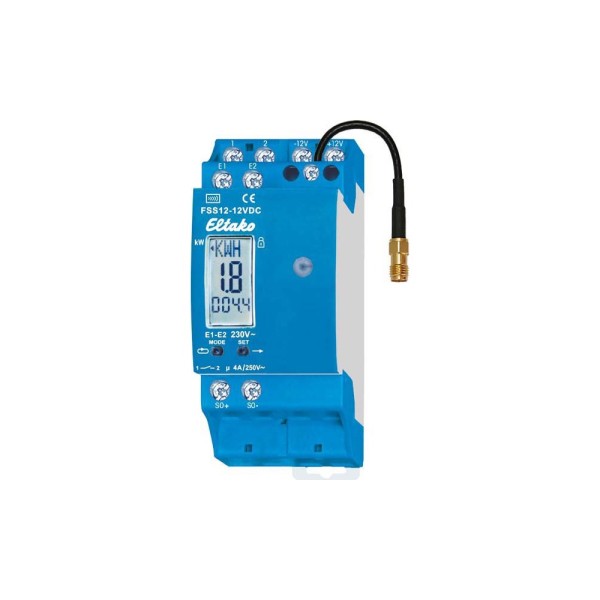

Eltako FSS12-12V DC Funk-Stromzähler-Sendemodul

Beschreibung:
Funk-Stromzähler-Sendemodul 12V DC. Funk-Stromzähler-Sendemodul zum Anschluss an die S0-Schnittstelle der Eltako-Wechselstromzähler und -Drehstromzähler. Stand-by-Verlust nur 0,4 Watt. Mit Lastabwurfrelais 1 Schließer potenzialfrei 4A/250V und mit austauschbarer Sendeantenne. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Stromzählers aus und sendet Funktelegramme mit dem Verbrauch und dem Zählerstand in den Eltako-Gebäudefunk zur Auswertung am PC mit der Visualisierungs- und Steuerungs-Software FVS-Home und FVS-Energy. Bei Drehstromzählern zusätzlich die Information über Hochtarif HT bzw. Niedertarif NT, sofern die E1/E2-Klemmen eines Drehstromzählers mit E1/E2 des FSS12 verbunden sind. Ab der Fertigungswoche 24/2012 zusätzlich mit frei wählbarer Impulsrate. FVS-Energy und FVS-Home unterstützen bis zu 100 Sendemodule und FVS-Professional bis zu 250 Sendemodule. Die 12V DC-Stromversorgung des kompletten RS485-Bus erfolgt meistens mit einem nur 1 bis 2 Teilungseinheiten breiten Schaltnetzteil FSNT12-12V mit 12W oder 24W. Ist das Relais des FSS12 eingeschaltet, wird 0,6 Watt benötigt. Das Einstell- und Anzeige-Display ist in 3 Felder aufgeteilt: Feld 1: Normalanzeige ist die Maßeinheit des soeben angezeigten Zählerstandes in Feld 3. Dies sind alle 4 Sekunden im Wechsel entweder Kilowattstunden kWh (hier Anzeige KWH) oder Megawattstunden MWh (hier Anzeige MWH). Ergänzt wird die Anzeige in Feld 1 mit einem nachstehen +, sofern die Niedertarifinformation an E1/E2 anliegt. Feld 2: Momentanwert des Stromverbrauchs (Wirkleistung) in Watt (W) bzw. Kilowatt (kW). Der Anzeigepfeil links im Feld 1 zeigt die automatische Umschaltung von 0 bis 99W in 0,1 bis 65kW an. Feld 3: Normalanzeige ist der Zählerstand. Alle 4 Sekunden im Wechsel werden die 3 Vorkommastellen und 1 Nachkommastelle von 0,1 bis 999,9kWh sowie die weiteren 1 bis 3 Vorkommastellen von 0 bis 999MWh gezeigt. Mit der linken Taste MODE gelangt man in den Einstellmodus. Mit der rechten Taste SET wird in den Einstellmöglichkeiten geblättert und werden gegebenenfalls Einstellungen eingegeben und/oder geändert, danach mit MODE bestätigt. 1. HT für Zählerstand Hochtarif blinkt. Bestätigung mit nochmals MODE lässt MWH blinken. SET ändert den Zählerstand von 0 bis 999 in Feld 3. Kurzes Drücken von SET ändert jeweils um 1, langes Drücken ändert den Wert schnell, Loslassen und erneut Drücken wechselt die Richtung. Bestätigung mit MODE, auch wenn nichts einzugeben war.2. KWH blinkt und SET ändert den Zählerstand von 0,1 bis 999,9 in Feld 3, wie zuvor bei MWH. Die richtige Eingabe wird ebenfalls mit MODE bestätigt. 3. NT blinkt und es kann gegebenenfalls der Zählerstand Niedertarif vorgetragen werden wie zuvor bei HT beschrieben. 4. S0 blinkt und in Feld 3 wird die Anzahl der S0-Impulse je kWh des Zählers eingegeben. Diese ist dem Zähleraufdruck zu entnehmen. 0010, 0800, 0100, 1000 oder 2000 sind mit SET einstellbar. MODE bestätigt die Eingabe. 5. LRN blinkt und nach der Bestätigung mit MODE wird mit SET ein Funk-Lerntelegramm gesendet. Ist bereits eine Smart-Metering-Anzeige installiert, wird damit die ID des Senders eingelernt, sofern der Empfänger kurz zuvor auf LRN gestellt wurde. Für weitere Funk-Lerntelegramme nochmals das blinkende LRN mit MODE bestätigen und mit SET senden. 6. PSW blinkt und nach der Bestätigung mit MODE wird mit SET in Feld 2 der Leistungsschwellwert zwischen 0 und 60kW für den Schließer des Lastabwurfrelais und ein entsprechendes Funktelegramm eingestellt. Der linke Pfeil in Feld 1 zeigt auf kW. Bestätigung mit MODE. In der Einstellung 0.0 schließt der Relaiskontakt bei der Umschaltung von Hochtarif HT auf Niedertarif NT und wird gleichzeitig ein Funktelegramm EIN gesendet. Bei der Umschaltung von NT auf HT wird dann AUS gesendet und der Relaiskontakt öffnet. Bei jedem anderen Wert zwischen 1 und 60 schaltet das Lastabwurfrelais bei Überschreitung des eingestellten Schwellwertes ein und mit einer Hy

Merkmale:
Funkfrequenz=868 MHz
Reichweite=30 m
Funktaster unter Putz=nein
Funktaster auf Putz=nein
