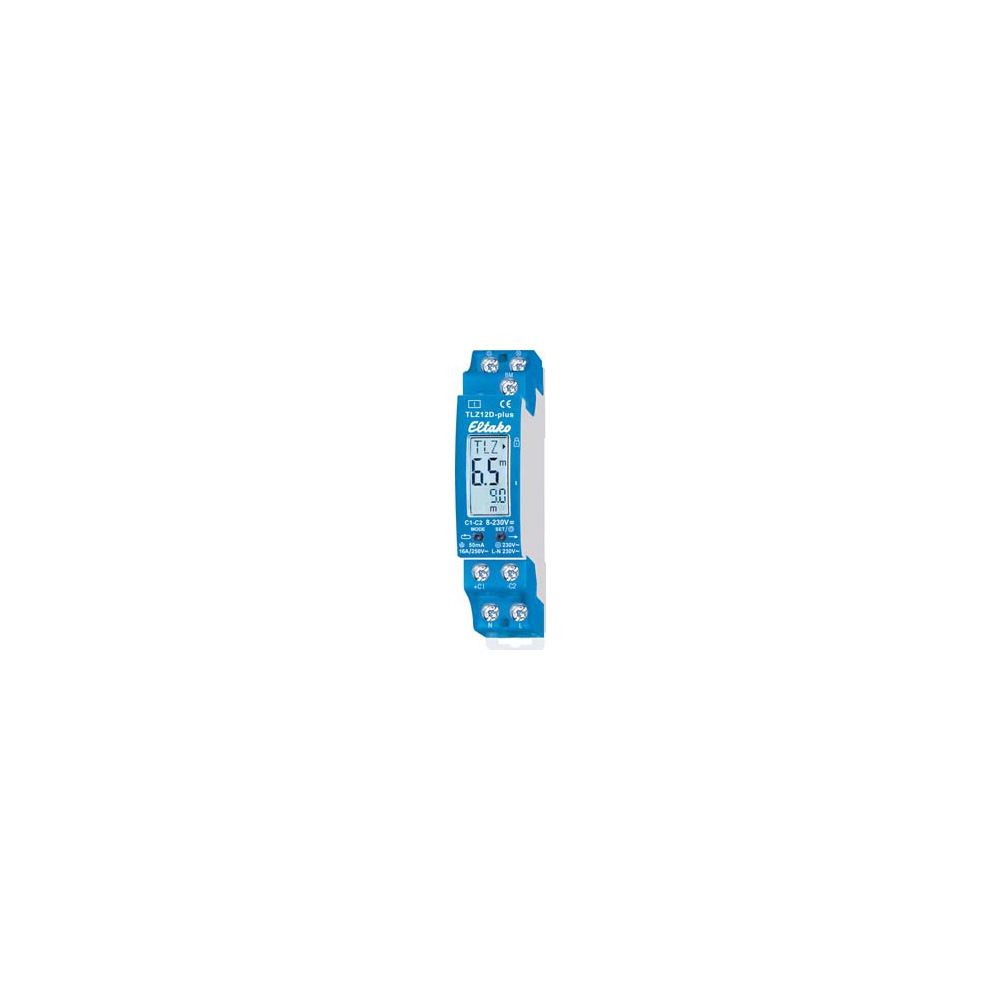

Eltako TLZ12D-plus Treppenlicht-Zeitschalter

Beschreibung:
1 Schließer nicht potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 600W, ESL bis 200W, Glüh­lampen bis 2300W. Steuerspannung 230V und/oder 8..230V UC. Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar. Stand-by-Verlust nur 0,5 Watt. Mit ESL-Optimierung und Multifunktion. Die Funktionen und Zeiten werden gemäß Bedienungsanleitung mit den Tasten MODE und SET eingegeben und digital auf dem LC-Display angezeigt. Eine Tastensperre ist möglich. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen. Insbesondere verlängert dies die Lebensdauer von Energiesparlampen. Die geräuschlose Elektronik belästigt nicht das empfindlichste Ohr - ganz im Gegensatz zu vielen Synchronmotoren mit mechanischem Getriebe. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Steuer-, Versorgungs- und Schaltspannung 230V. Zusätzlich mit galvanisch getrennter Universal-Steuerspannung 8..230V UC. Für 3- und 4-Leiter-Schaltungen, nachschaltbar, mit Dachbodenbeleuchtung bei 4-Leiter-Schaltung. Automatische Erkennung der Schaltungsart. Glimmlampenstrom bis 50mA, abhängig von der Zündspannung der Glimmlampen. Genaue Zeiteinstellung 1 bis 99 Minuten. Eigene Dauerlicht-Taste mit der überstehenden Taste SET in den Funktionen TLZ, ESV, ES und ER. Mit Bewegungsmelder-Steuereingang BM, welcher in der Funktion TLZ das Eingangssignal in einen Steuerimpuls umwandelt.

Merkmale:
Funktion=elektronisch mit Multifunktion
Montageart=DIN-Schiene
Breite in Teilungseinheiten=1
Einbautiefe=58 mm
Anzahl der Kontakte als Schließer=1
Steuerspannung 1=230 V
Steuerspannungsart 1=AC
Frequenz der Steuerspannung 1=50 Hz
Steuerspannung 2=8..230 V
Steuerspannungsart 2=AC/DC
Bemessungsschaltstrom=16 A
Max. Schaltstrom (cos phi = 0,6)=4 A
Rückfallverzögerung=1 min
Taster Glimmlampenstrom=50 mA
Schaltungsart=3- und 4-Leiter-Schaltung
Ausschaltvorwarnung=flackern
Stromstoßfunktion wählbar=ja
Nachschaltung=nachschaltbar + Dauerlicht + Zeitverlängerung
Versorgungsspannung=250 V
Spannungsart der Versorgungsspannung=AC
Max. Glühlampenlast=2300 W
Max. Leuchtstofflampenlast=1000 VA
Max. Leuchtstofflampenlast (Duo-Schaltung)=1000 VA
Max. Leuchtstofflampenlast (parallel kompensiert)=500 VA
Max. Schaltleistung LED=200 W
