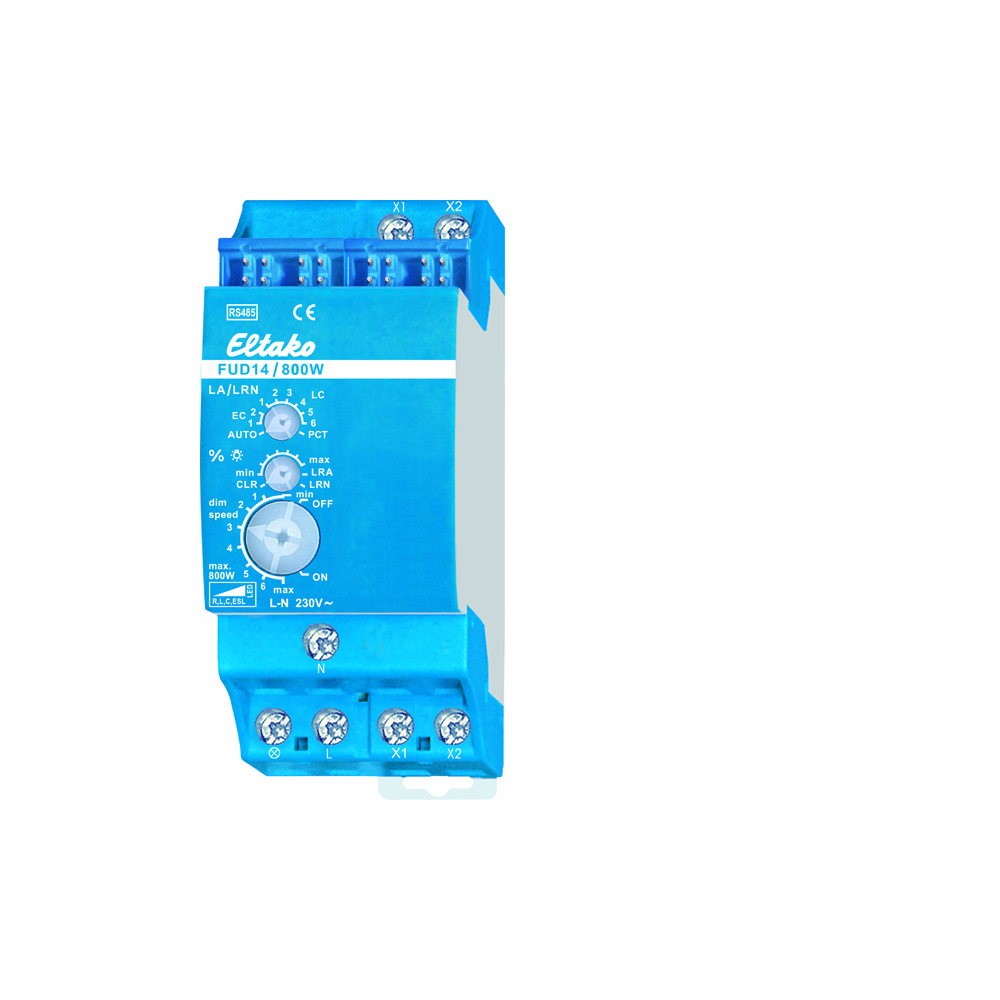

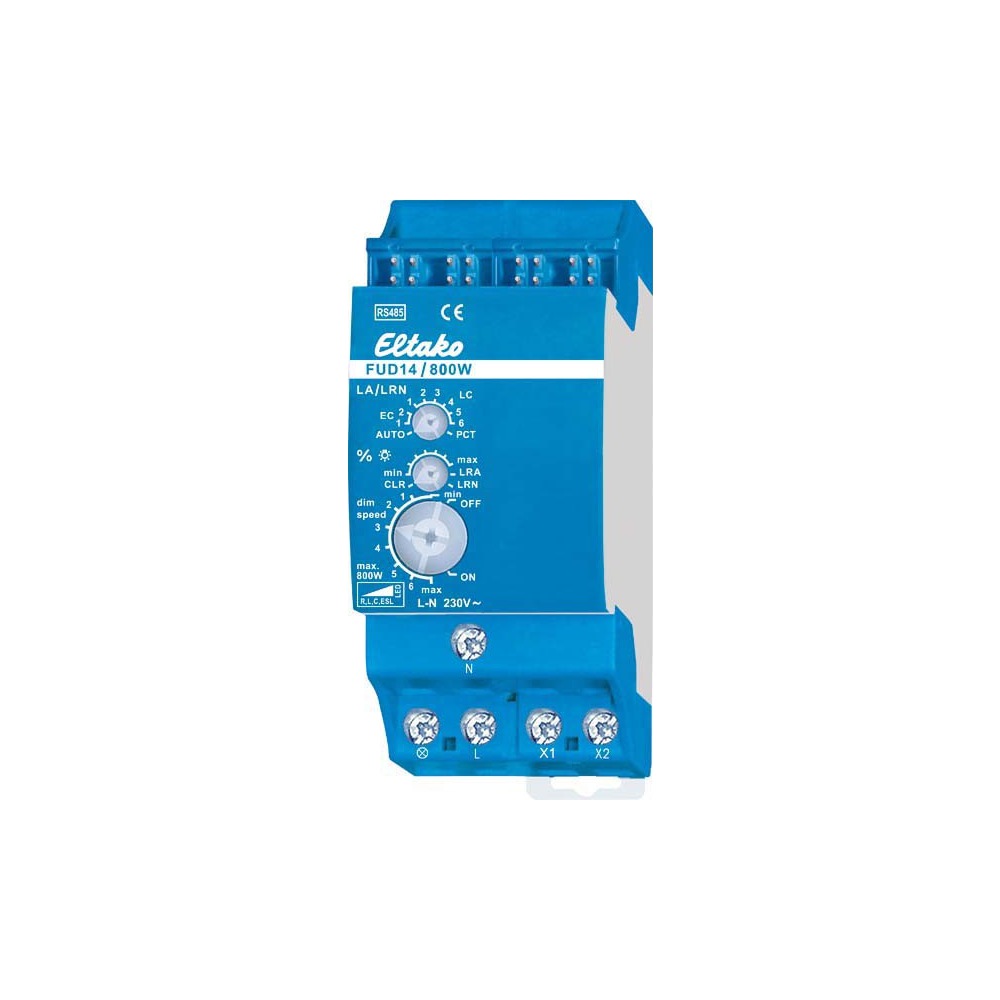

Eltako FUD14/800W Universal-Dimmschalter Power MOSFET bis 800W LED/ESL bis 400W 30014006

Beschreibung:
Universal-Dimmschalter, Power MOSFET bis 800W. Automatische Lampenerkennung. Stand-by-Verlust nur 0,3 Watt. Mindesthelligkeit und Dimmgeschwindigkeit einstellbar. Mit Kinder­zimmer-, Schlummer- und Lichtweckerschaltung. Zusätzlich mit Lichtszenensteuerung und Konstantlichtregelung. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Im Lieferumfang enthalten sind ein Distanzstück DS14, 2 kurze Steckbrücken 1 TE (bis 400W Belastung) und 1 lange Steck­brücke 1,5 TE (ab 400W Belastung mit DS14). Universal-Dimmschalter für Lampen bis 800W, abhängig von den Lüftungsverhältnissen, dimmbare 230V-LED-Lampen und dimmbare Energiesparlampen ESL zusätzlich abhängig von der Lampenelektronik und der Dimmart. Bis zu 3600W mit Leistungszusätzen FLUD14 an den Anschlüssen X1 und X2. Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus zur Lampenschonung. Schaltspannung 230V. Keine Mindestlast erforderlich. Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert (Memory). Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet. Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Der obere Drehschalter LA/LRN wird zunächst zum Einlernen benötigt und legt im Betrieb fest, ob die automatische Lampenerkennung wirken soll oder spezielle Comfort-Stellungen: AUTO lässt das Dimmen aller Lampenarten zu. LC1 ist eine Comfort-Stellung für dimmbare 230V-LED-Lampen, welche sich auf AUTO (Phasenabschnitt) konstruktionsbedingt nicht weit genug abdimmen lassen und daher auf Phasenanschnitt gezwungen werden müssen. LC2 und LC3 sind Comfort-Stellungen für dimmbare 230V-LED-Lampen wie LC1, aber mit anderen Dimmkurven. LC4, LC5 und LC6 sind Comfort-Stellungen für LED-Lampen wie AUTO, aber mit anderen Dimmkurven. EC1 ist eine Comfort-Stellung für Energiesparlampen, welche konstruktionsbedingt mit einer erhöhten Spannung eingeschaltet werden müssen, damit diese abgedimmt auch kalt sicher wieder einschalten. EC2 ist eine Comfort-Stellung für Energiesparlampen, welche sich konstruktionsbedingt abgedimmt nicht wieder einschalten lassen. Daher ist Memory in dieser Stellung ausgeschaltet. In den Stellungen LC1, LC2, LC3, EC1 und EC2 dürfen keine induktiven (gewickelten) Trafos verwendet werden. Außerdem kann die maximale Anzahl dimmbarer LED-Lampen konstruk­tions­bedingt niedriger sein als in der Stellung AUTO. PCT ist eine Stellung für Sonderfunktionen, welche mit dem PC-Tool PCT14 eingerichtet werden. Mit dem mittleren %Lampe-Drehschalter kann die Mindesthelligkeit (voll abgedimmt) eingestellt werden. Mit dem unteren dim-speed-Drehschalter kann die Dimmge­schwin­digkeit eingestellt werden. Die Taster können entweder als Richtungstaster oder als Universaltaster eingelernt werden: Als Richtungstaster ist dann auf einer Seite einschalten und aufdimmen sowie auf der anderen Seite ausschalten und abdimmen. Ein Doppelklicken auf der Einschaltseite löst das automatische Aufdimmen bis zur vollen Helligkeit mit dim-speed-Geschwindigkeit aus. Ein Doppelklick auf der Ausschaltseite löst die Schlummerschaltung aus. Die Kinderzimmerschaltung wird auf der Einschaltseite ausgeführt. Als Universaltaster erfolgt die Richtungsumkehr durch kurzes Loslassen des Tasters. Lichtszenensteuerung, Konstantlichtregelung, Lichtweckschaltung, Kinderzimmerschaltung und Schlummerschaltung gemäß Bedienungsanleitung. Mit einem als Treppenlicht-Taster eingelernten Taster kann eine Treppenlicht-Zeischalter-Funktion mit RV = 2 Minuten nachschaltbar abgerufen werden. Mit einzelnen Lichtszenentastern können beim Einlernen eingestellte Helligkeiten abgerufen werden. Mit einem eingelernten FHD60 kann ein Dämmerungsschalter realisiert werden. Mit bis zu 4 FBH kann bewegungs- und helligkeitsabhängig eingeschaltet werden.

Merkmale:
Bussystem KNX=nein
Bussystem KNX-Funk=nein
Bussystem Funkbus=ja
Bussystem LON=nein
Bussystem Powernet=nein
Andere Bussysteme=ohne
Funk bidirektional=ja
Ausführung=Dimmaktor
Montageart=REG
Breite in Teilungseinheiten=2
Mit Busankopplung=ja
Busmodul abnehmbar=ja
Nebenstelleneingang=nein
Vor Ort-/Handbedienung=ja
Mit LED-Anzeige=nein
Anzahl der Ausgänge=1
Ausgangsleistung=800 W
Leistungszusatz verwendbar=ja
Lastart=universal
Max. Steuerstrom=1 mA
Max. Schaltleistung LED=400 W
Spannung=230 V
Parallel-Betrieb möglich=nein
Frequenz=50 Hz
Schutzart (IP)=IP20
